Автоматичне введення резерву (АВР) — це пристрій або система, що автоматично перемикає живлення споживача з основного джерела на резервне (генератор, друга лінія, ДГУ) при зникненні або погіршенні параметрів напруги.

Основна мета — мінімізувати час відключення електроенергії та забезпечити безперервність роботи об’єкта.

• АВР застосовуються в:

  • приватних будинках

  • комерційних приміщеннях

  • багатоквартирних будинках

  • лікарнях

  • виробничих підприємствах

  • серверних та дата-центрах

• Бюджетні китайські побутові АВР

  Загальні характеристики:

  • Номінал: 16–63 А

  • 1 фаза (рідше 3 фази)

  • Пластиковий корпус

  • Час перемикання: 1–5 секунд

  • Мінімальний контроль параметрів

  Конструктивні особливості:

  • Часто відсутнє повноцінне механічне блокування

  • Контактна група невеликого ресурсу

  • Немає контролю перекосу фаз

  • Обмежена здатність комутації індуктивного навантаження

  Переваги:

  • Низька вартість

  • Простота встановлення

  • Підходить для дач або невеликих будинків

  Недоліки:

  • Низький ресурс при частих перемиканнях

  • Можливе підгоряння контактів

  • Ризик одночасного з’єднання двох джерел при несправності

• Європейські промислові системи АВР

  Виробники промислового рівня:

  • ABB, Schneider Electric, Siemens

  Діапазон струмів:

  • 160–4000 А

  Технічні можливості:

  • Повна селективність

  • Синхронізація джерел

  • Моторизовані автоматичні вимикачі

  • Механічне та електричне блокування

  • Інтеграція в SCADA

  • Контроль частоти, напруги, перекосу фаз

  Сфера застосування:

  • лікарні

  • промислові підприємства

  • дата-центри

  • об’єкти критичної інфраструктури

  Переваги:

  • Висока надійність

  • Ресурс на десятки тисяч циклів

  • Повна відповідність міжнародним стандартам

  Недоліки:

  • Висока вартість

  • Необхідність проектування

  • Складність монтажу

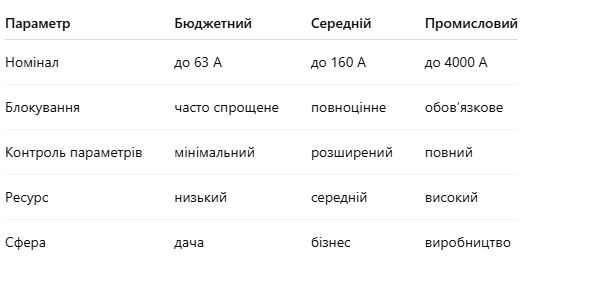

• Порівняння сегментів


• Важливий аспект: система заземлення

  При встановленні АВР необхідно враховувати тип системи живлення:

  • TN-C-S — правильне розділення PEN

  • TT — обов’язковий захист від витоку

  • При генераторі — коректна організація нейтралі

  Типова помилка — перемикання тільки фаз без нейтралі, що може створити небезпечну різницю потенціалів.

Висновок:

• Вибір АВР залежить від:

  • потужності об’єкта

  • частоти відключень

  • типу навантаження

  • вимог до безперервності роботи

  • бюджету

  Для дачного використання можливе застосування бюджетних рішень. Для постійної експлуатації в житлових або комерційних об’єктах доцільніше використовувати контакторні або моторизовані системи. Для промислових об’єктів — лише сертифіковані промислові рішення.
